Т161-160-14

Тиристор Т161-160-14 полупроводниковый, силовой , низкочастотный, триодный, штыревого исполнения с гибкими выводами.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 160 А.
Силовой тиристор Т161-160-14 используется в полупроводниковых преобразователях электроэнергии, в оборудовании промышленного АС и DС привода, в управляемых и полууправляемых выпрямителях на тяговых подстанциях, в регуляторах переменного тока, в маломощной сварочной аппаратуре и в другом электротехническом и электронном оборудовании общего применения.

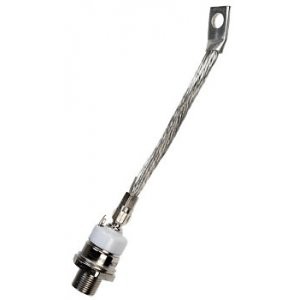

Выпускается в герметичном металлокерамическом корпусе штыревого исполнения с гибким основным и управляющим выводом и прижимными контактами.
Анодом является медное основание корпуса, катодом - гибкий основной вывод.
Тип корпуса: ST6.
Обозначение типономинала и полярность силовых выводов приводится на корпусе.
Охлаждение воздушное или жидкостное принудительное.
Тип применяемого охладителя: О161, О171, О271, ОМ101.
Тиристор допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Выпускается в климатических исполнениях «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Силовой тиристор Т161-160 допускает воздействие синусоидальной вибрации в диапазоне частот 1- 100 Гц с ускорением 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- общая длина - 230 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса тиристора не более 150 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.053ТУ.
Зарубежные аналоги силовых тиристоров типа Т161-160: 101RC25, 101RC30, 101RC40, 101RC50, 101RC60, 101RC70, 101RC80, 101RA110.
